3D圖規劃
BIM導入
CFD流體動力學模擬
設計規畫導入ISO 27001概念，空間規劃、設備功能需求、工法差異分析、環境節能及ISO 27001 A.9「實體與環境安全」等納入整體空間規劃，並透過2D平面圖規畫施工動線及場域分配，透過3D模型達成規畫及建置一致性。

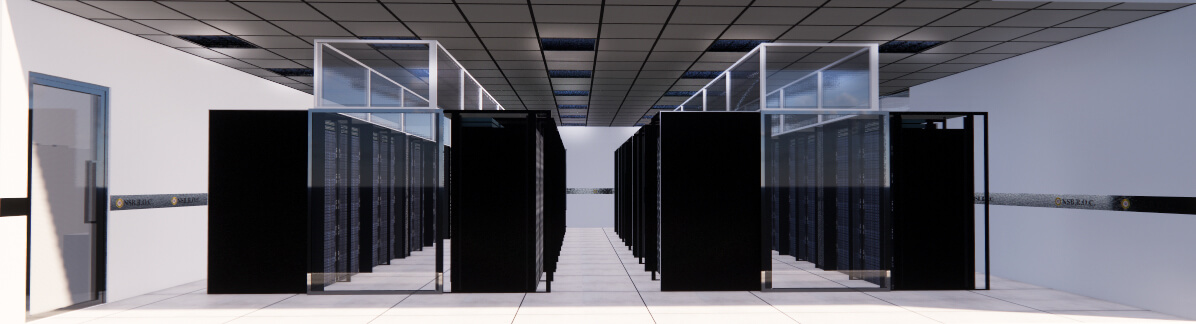

多媒體簡報監控室1
多媒體簡報監控室2

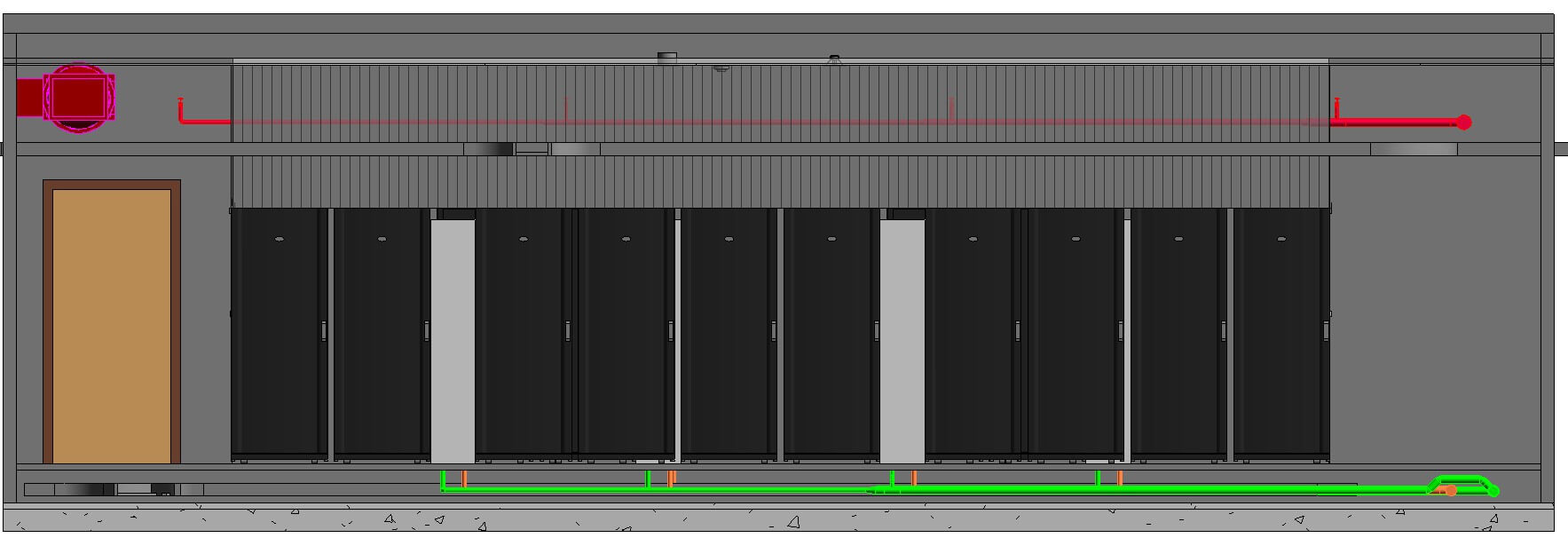

機房示意圖1
機房示意圖2
機房示意圖3

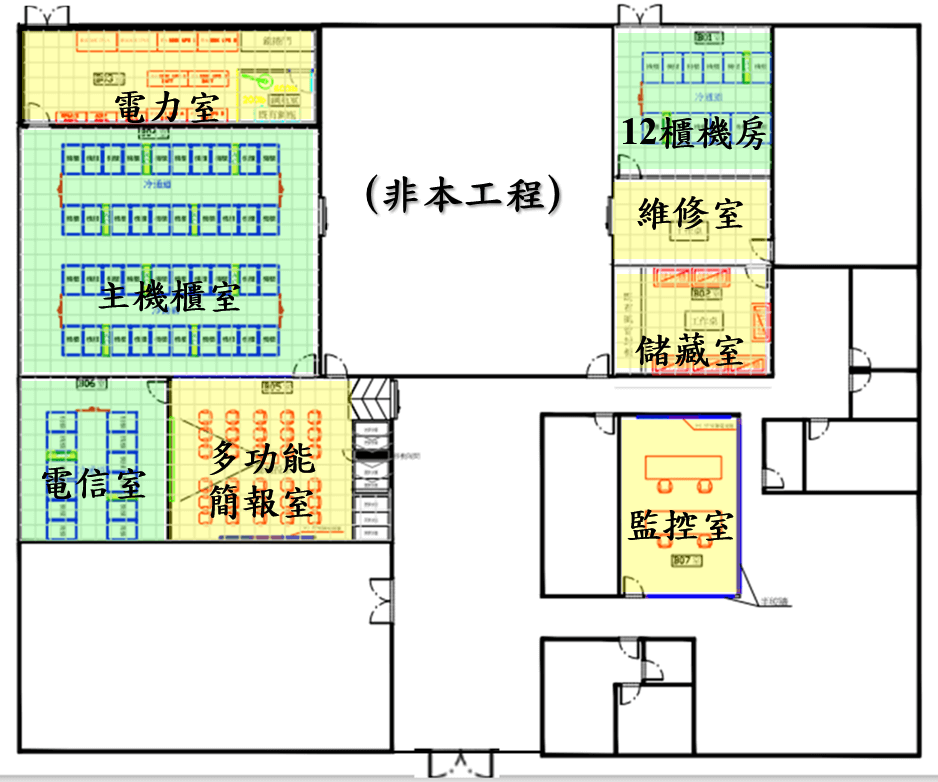

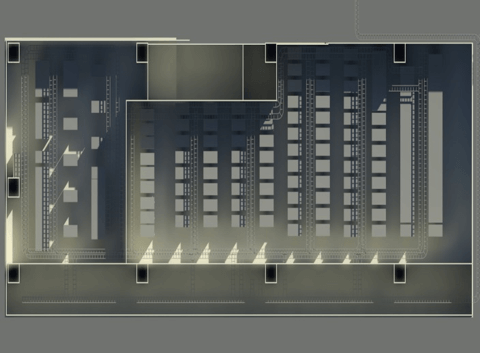

2D平面圖

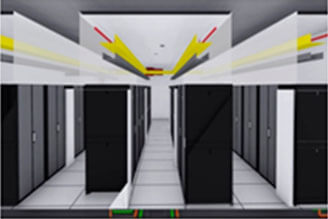

3D模型演示影片
■ BMI導入優勢：(1)工程全生命週期概念、(2)提供建築、結構、機電平台、(3)碰撞測試減低錯誤及衝突、(4)模型內含大量數據報告、(5)節省整體時間及重工成本、(6)提供工程良好的時程管理、(7)方便後續維護營運管理。

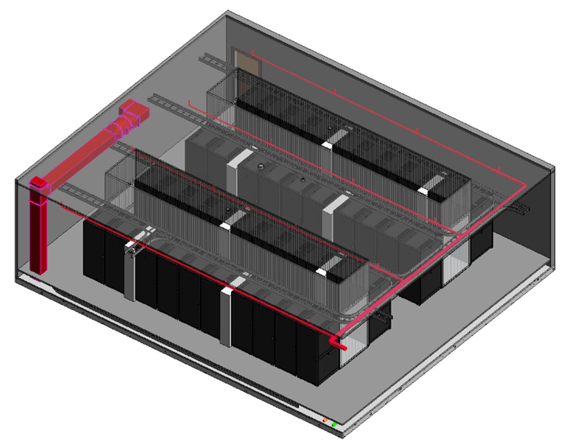

導入模型一

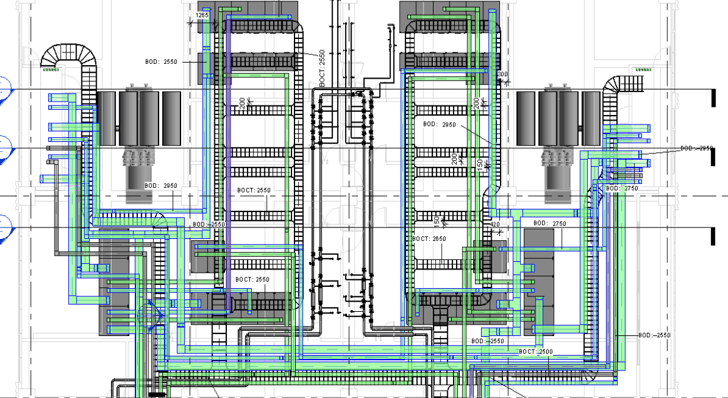

管線規劃
導入模型二
管線規劃
模擬示意圖一
施工建置模擬
模擬示意圖二
施工建置模擬
模擬示意圖三
施工建置模擬

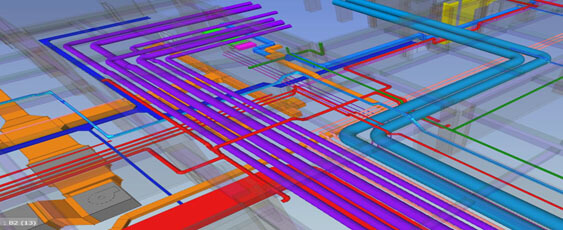

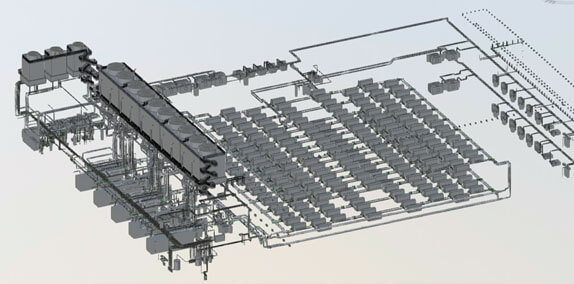

4D管線模型建立圖一
管線配置模擬

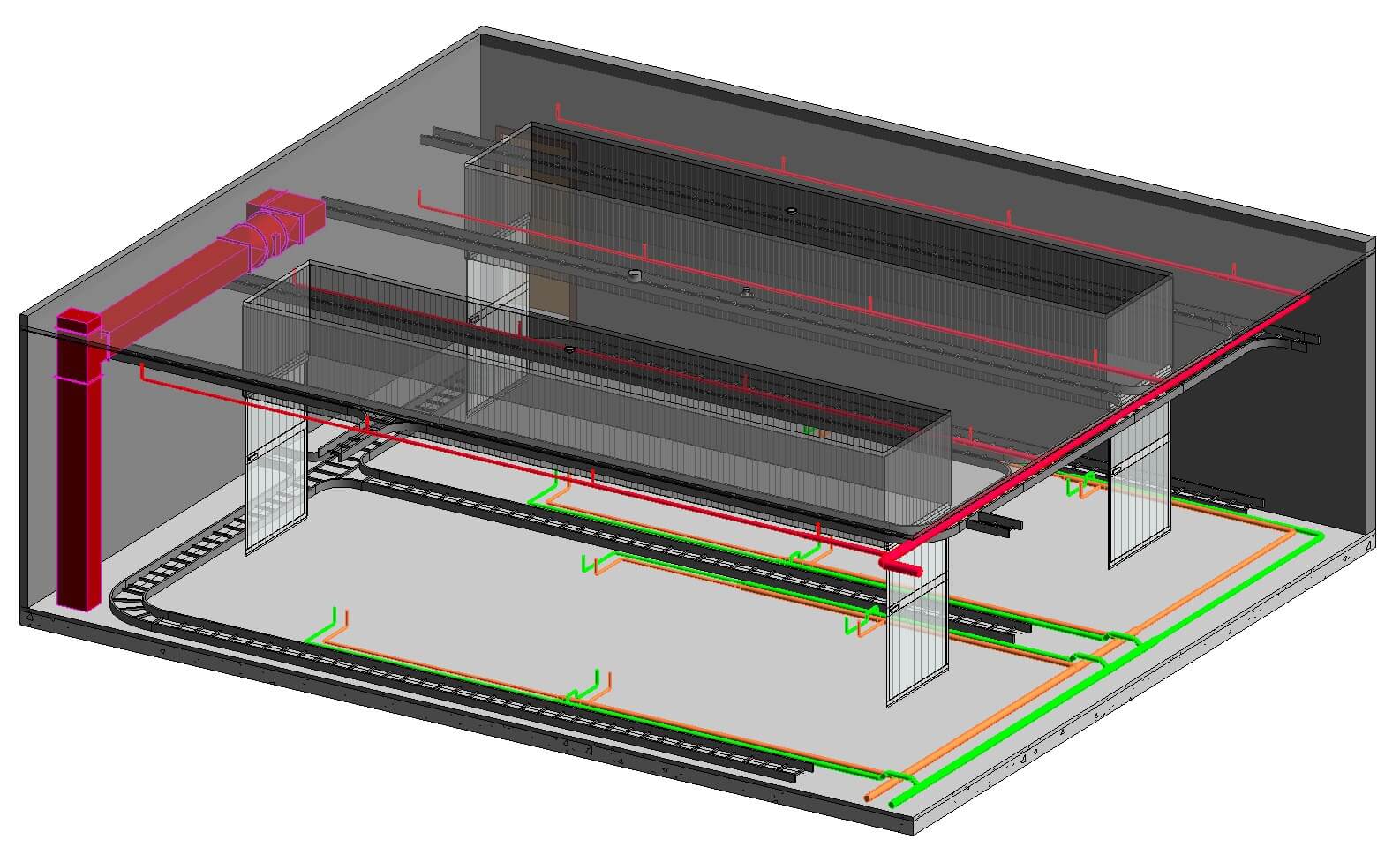

4D管線模型建立圖二
管線配置模擬

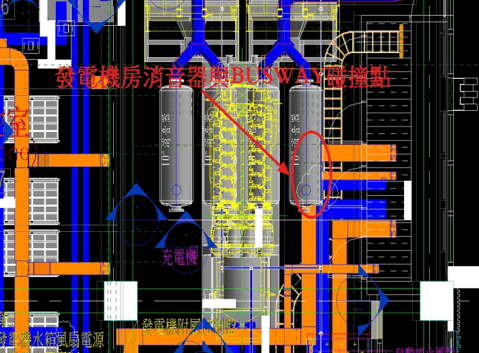

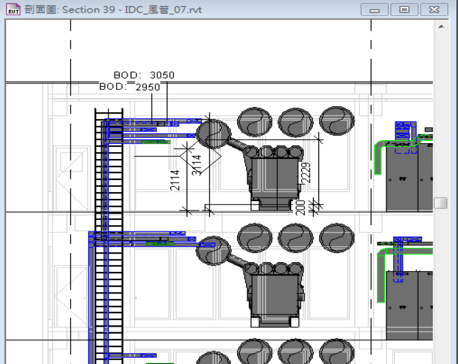

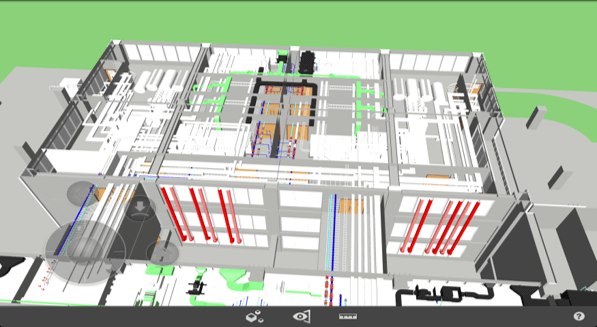

4D管線衝突標示圖一
管線衝突模擬

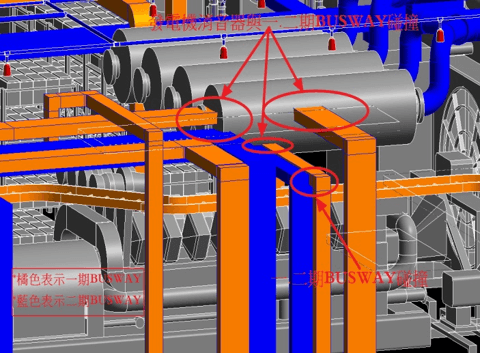

4D管線衝突標示圖二
管線衝突模擬
■ 碰撞檢核：依各工項設計圖、各分包商提出的施工圖說、設備型錄尺寸，建置細部機電管線路與設備元件，整合執行碰撞分析檢討並協調出CSD與SEM圖說。
步驟一
建立
步驟二
建模
步驟三
協調
步驟四
施工圖資

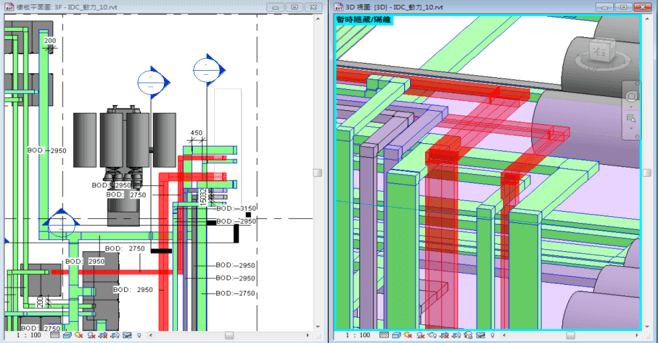

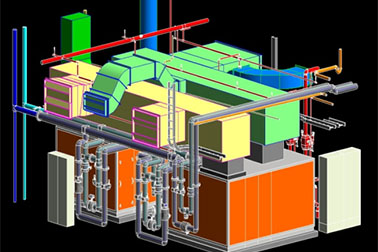

BIM套繪及動畫模擬1
BIM套繪及動畫模擬2
BIM套繪及動畫模擬3
BIM套繪及動畫影片
空調設備規畫依據 TIA-942 及提供營運不中斷之維護服務標準設置，並考量系統管路可共同維護性，器材及管線需符合CNS、CE、ISO或UL等相關認證及規定，並於建置完成後提供空調流體動力模擬(CFD)確保機房製冷效果符合規畫。

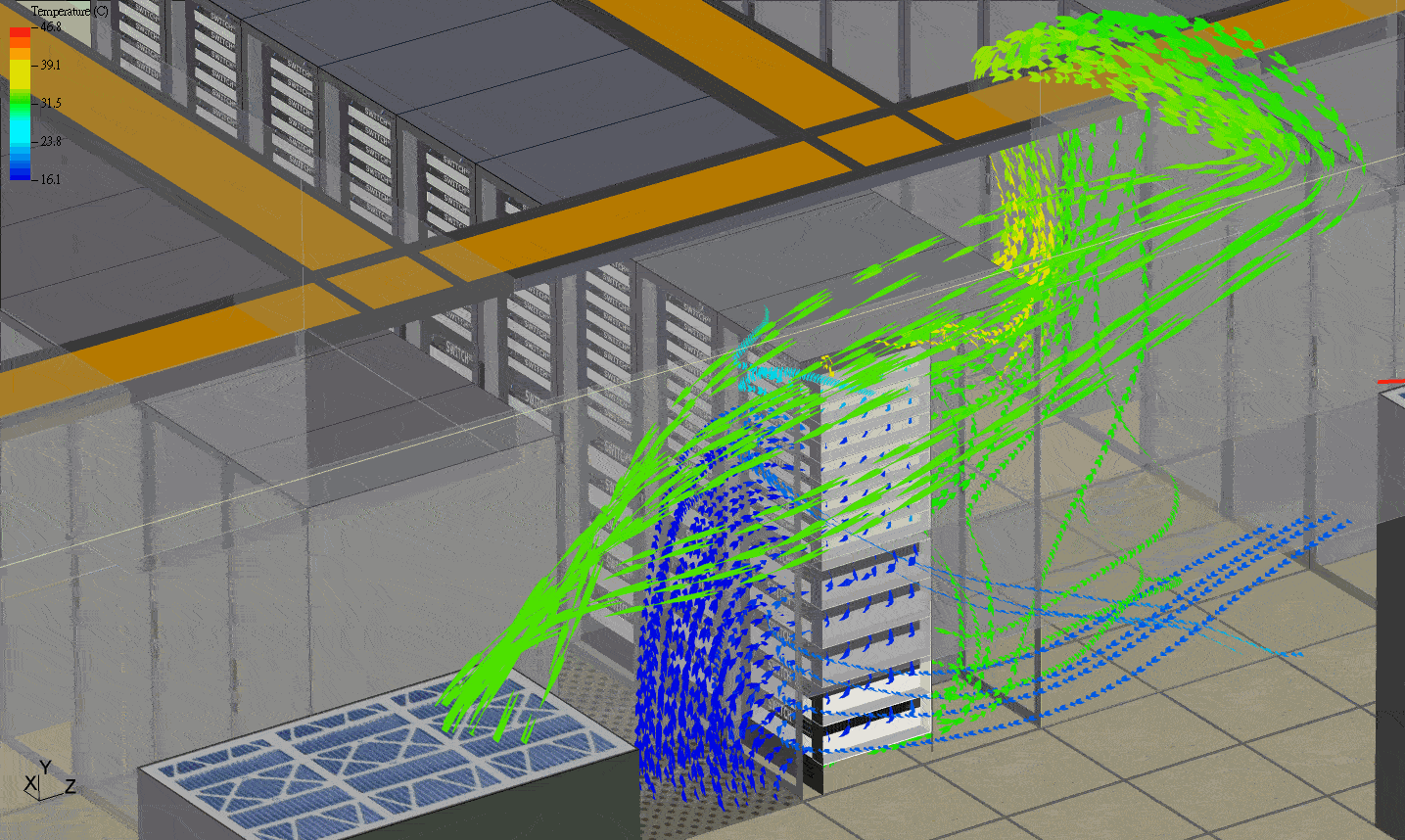

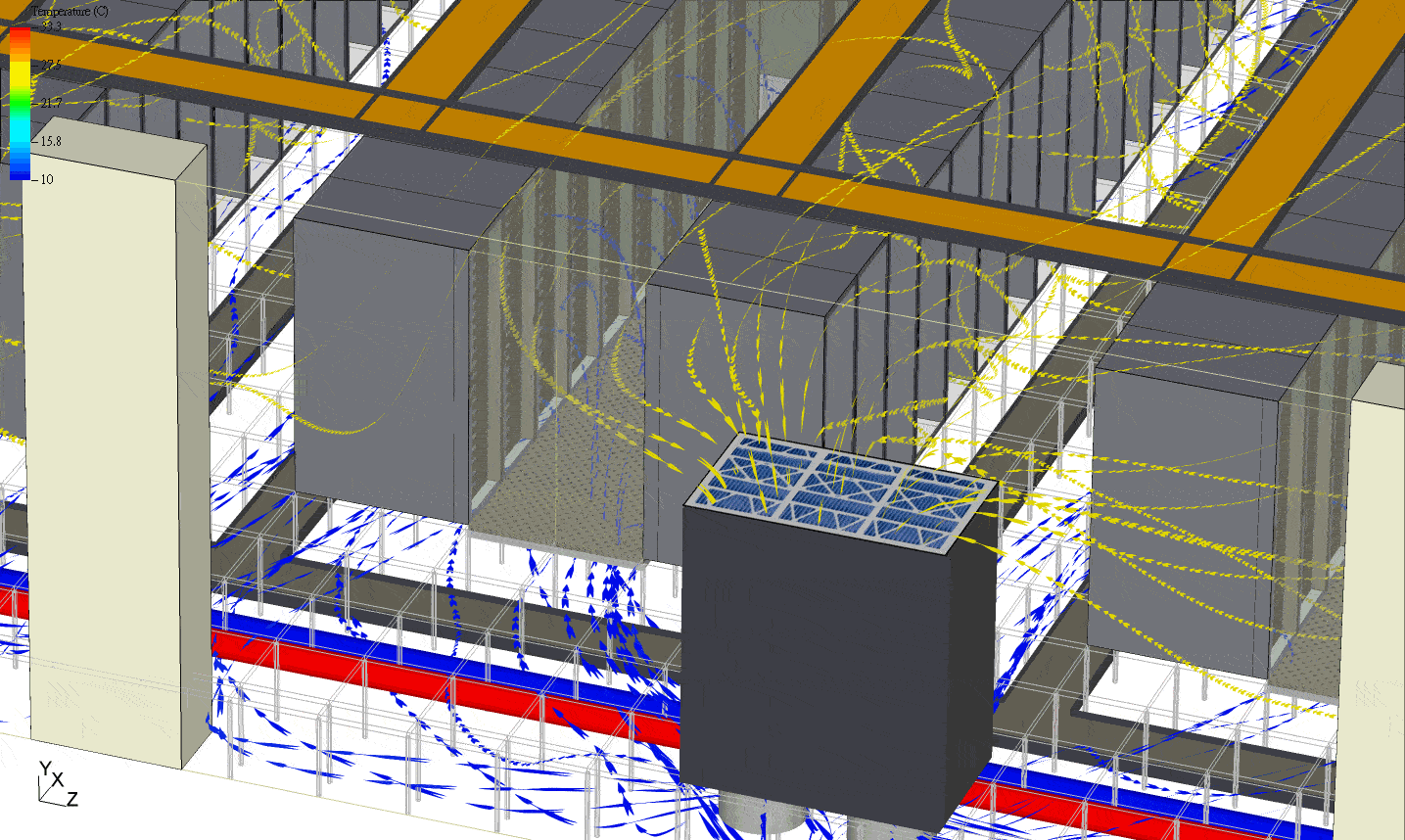

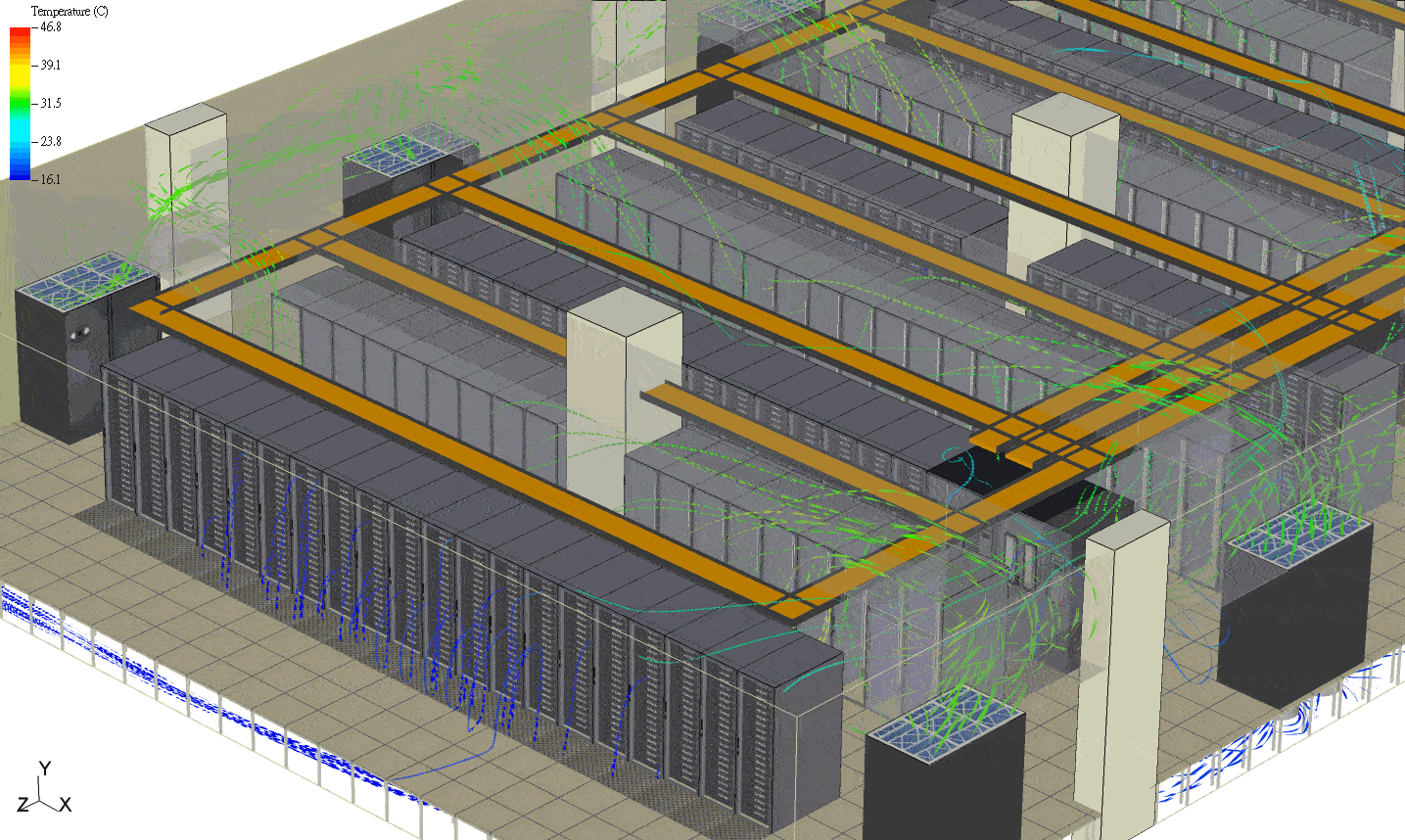

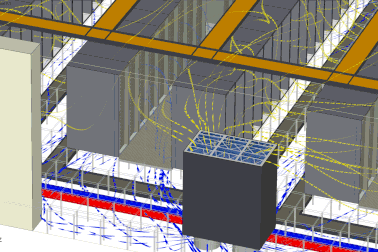

CFD模擬示意圖1
CFD模擬示意圖2
CFD模擬示意圖3
CFD模擬示意圖4
（點擊可放大）
CFD模擬示意圖5
（點擊可放大）
CFD模擬示意圖6
（點擊可放大）
